HWR Yardstick-Regatta

13.01.2020



Sie sind Wettfahrtleiter und richten auch Yardstickregatten aus? Und Sie besitzen ein Android-Smartphone oder -Tablet?

Vermissen Sie nicht auch eine App, die Ihnen auf dem Start-/Zielschiff die Durchführung einer Yardstickregatta erleichtert?!

Dann habe ich etwas für Sie:

HWR Yardstick-Regatta!

Diese App erfasst die an der Regatta teilnehmenden Boote anhand ihrer Segelnummern und mit ihren Bootsklassen gemäß der aktuellen Yardsticktabelle des Deutschen Seglerverbands (DSV). Diese umfasst derzeit, also im Jahr 2020, 1913 verschiedenen Bootsklassen bzw. Yardstickzahlen.

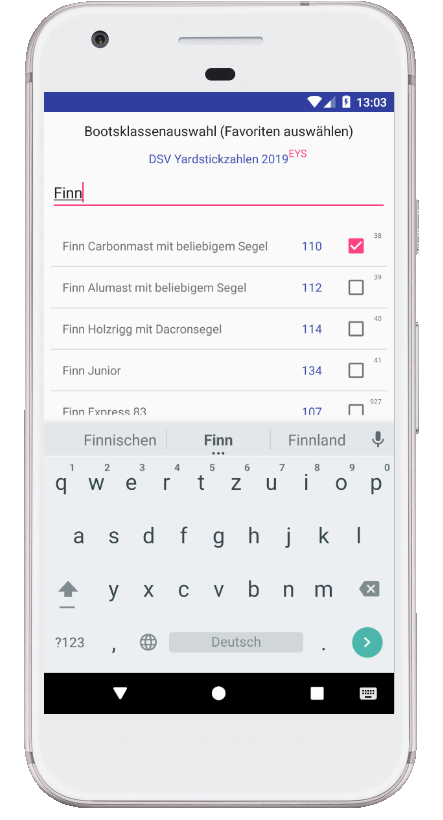

Die Auswahl der für die Regatta relevanten Bootsklassen (hier noch die Version für 2019).

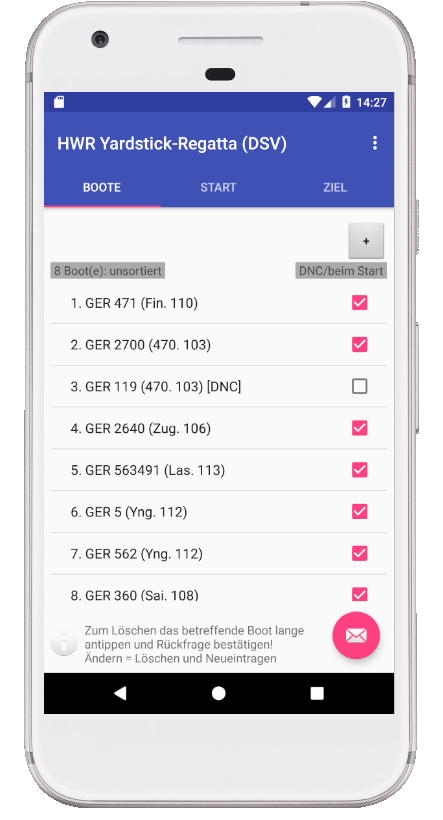

Die für die Regatta registrierten Boote. Sind sie schon am Start?

Die App unterstützt den Wettfahrtleiter bei der Durchführung des Startverfahrens - hier mit Bluetooth-Verbindung zum Signalhorn des Start- und Zielschiffs.

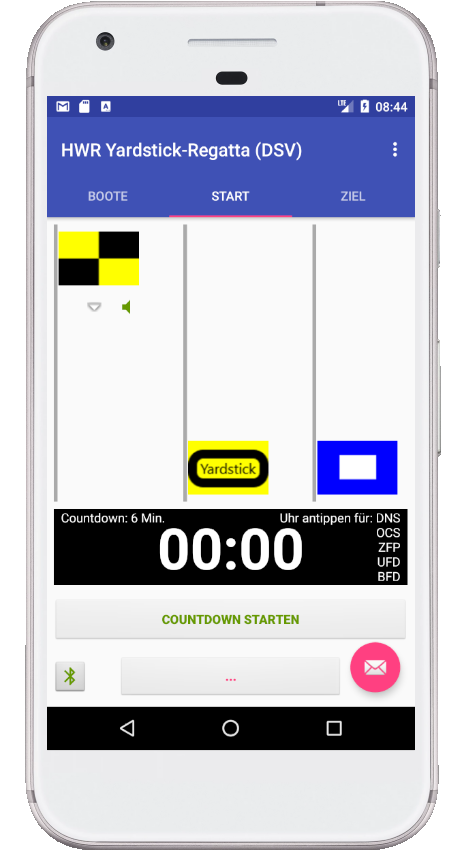

Der Start kann gleich beginnen. Nur noch die Bluetooth-Verbindung zum Signalhorn-Relais aufbauen.

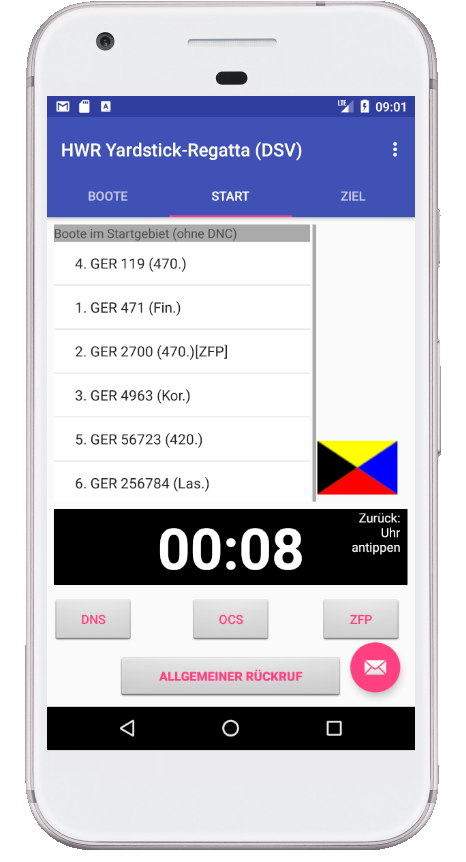

Ein Frühstarter kehrt zurück?

und – was das Hauptziel dieser App ist – sie registriert die von den teilnehmenden Booten gesegelten Zeiten, wobei auch sogleich die nach Yardstick zu berechnenden Zeiten in einer entsprechenden Ergebnisliste angezeigt werden.

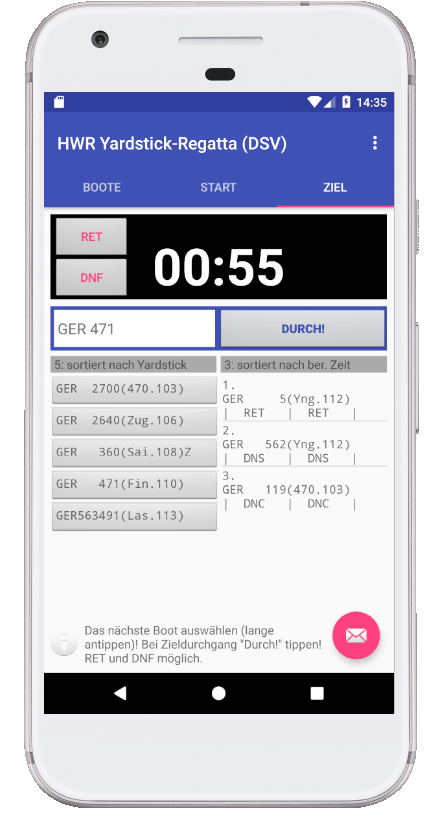

Der Start ist erledigt. Jetzt warten wir auf den Zieleinlauf.

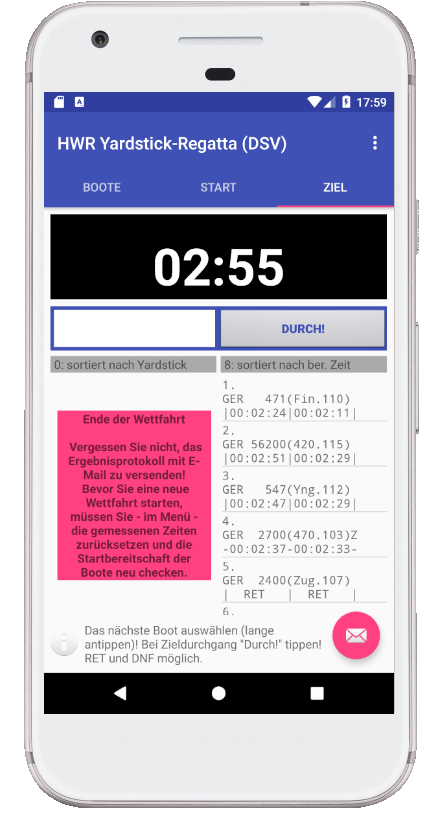

Alle Boote sind durchs Ziel und schon steht das Ergebnis fest (hier schon nach knapp 3 Minuten nach dem Start ;-) ).

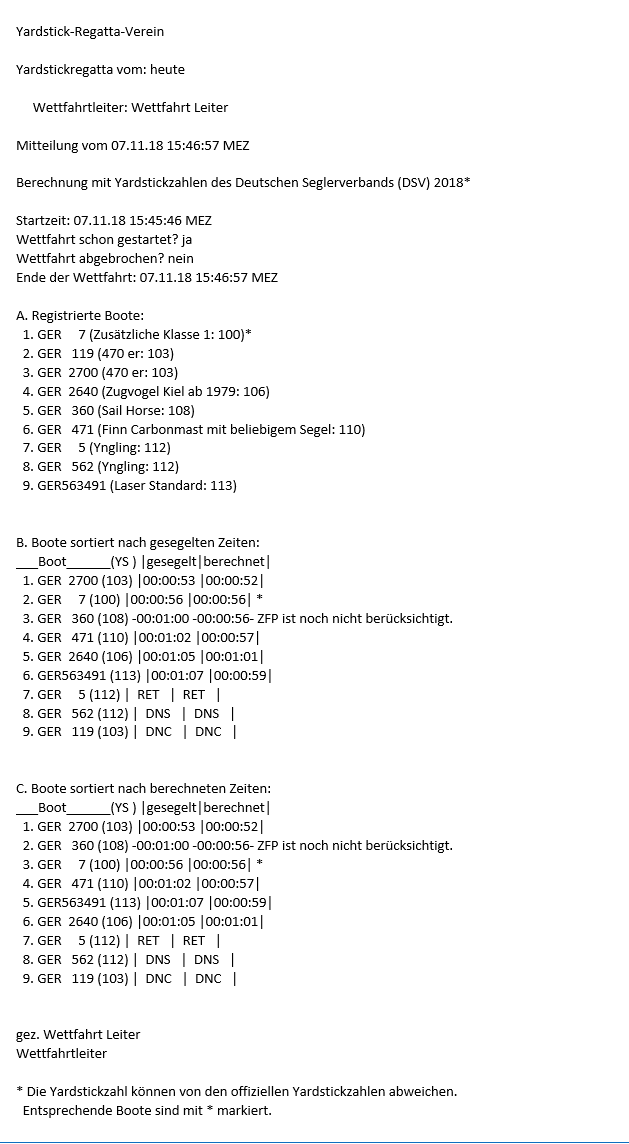

Der Wettfahrtleiter kann zu jeder Zeit ein Protokoll per E-Mail an einen E-Mail-Empfänger im Wettfahrtbüro zur weiteren Verarbeitung senden.

In der seit 30.08.2019 erhältlichen Version 2.0 wird es durch die Implementierung einer Bluetooth-Low-Energy-Schnittstelle möglich, mit welcher über ein Bluetooth-Relais die Schallsignale eines elektrischen 12 V-Signalhorns, also insbesondere die akustischen Startsignale, automatisch ausgelöst werden können. Die vorstehenden Abbildungen zeigen diese neue Version.

45d

Nebenbei: Obwohl diese App für Yardstick-Regatten konzipiert ist, kann diese auch ohne Weiteres für eine Klassenregatta verwendet werden, falls nur eine Bootsklasse am Start ist.

Besitzer einer früheren Version erhalten die aktuelle Version als kostenloses Update.

Bedienungsanleitung

Eine ausführliche Beschreibung durch die aktuelle Bedienungsanleitung erhalten Sie unter
http://www.kompass.dr-wo.de/hwr/hilfe_hwr_yardstickregatta_2_2.html  oder als PDF unter
http://www.kompass.dr-wo.de/hwr/hilfe_hwr_yardstickregatta_2_2.pdf



App-Versionen

Die aktuelle Version hat die Nummer 2.2.

Eine Testversion (kostenlos)

erhalten Sie unter
https://play.google.com/store/apps/details?id=de.dr_wo.kompass.hwryardstick_regatta

Diese enthält sämtliche Funktionen der Vollversion. Die einzige Beschränkung besteht darin, dass nur höchstens 5 Boote verwaltet werden können.


Die Vollversion (Preis: 59,99 €)

mit den aktuellen Yardstickzahlen des

Deutschen Seglerverbands (DSV)

erhalten Sie unter:

https://play.google.com/store/apps/details?id=de.dr_wo.kompass.hwryardstick_regatta_dsv


Für Österreich ist eine eigene App-Versionen mit den Yardstickzahlen des

Oesterreichischen Segel-Verbands (OeSV) Tiefwasser

erhältlich unter:

https://play.google.com/store/apps/details?id=de.dr_wo.kompass.hwryardstick_regatta_oesvt

Mangels genügender Nachfrage haben wir diese Version für Österreich zuletzt nicht mehr aktualisiert. Die App hat den Stand 2.0, die Yardstickzahlen sind die des ÖSV Stand Ende 2018. Sie können die Zahlen aber bei Bedarf selbst anpassen.


Die Hardware

Die App erfordert ein Android-Smartphone mit mindestens Android  7.

Auf dem Start- und Zielschiff ist ein Outdoor-Smartphone, also ein wasserdichtes Smartphone, zweckmäßig.

Man braucht auch eine Internetverbindung, also eine SIM-Karte, um die Wettfahrtprotokolle per E-Mail ans eigene Wettfahrtbüro senden zu können.

(Für eventuelle künftige Erweiterungen der App ist ein Magnetsensor (Kompass) im Smartphone zweckmäßig. Zudem sollte auf ihm auch Bluetooth Low Energy (BLE) laufen.)

1. Ich selbst hatte mir im Frühjahr 2018 ein preisgünstiges Outdoor-Smartphone zugelegt, mit dem ich anfangs noch recht zufrieden war:

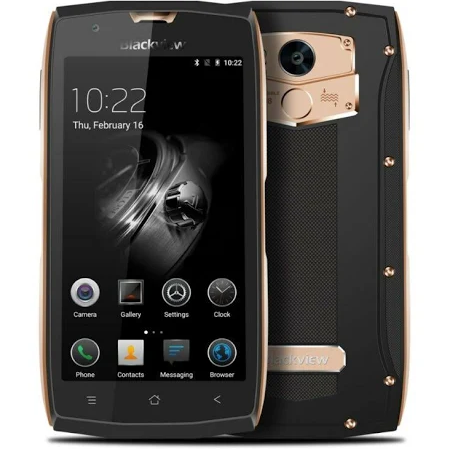

    ein Blackview BV 7000

bv7000 von Blackview

(Mit größerem Speicher gibt es auch das BV 7000 Pro).

Inzwischen muss ich davon abraten, weil der eingebaute Kompass eine erhebliche Deviation aufweist (stellenweise von über 13°). Erst durch das Samsung-Gerät (unten) habe ich erfahren, dass eine Deviation nicht normal ist.

Und Achtung! Weil dieses Teil von einem chinesischen Hersteller stammt, achten Sie darauf, ob Ihr Händler es von Deutschland oder von China aus verschickt. Letzterenfalls dauert die Sendung recht lang und es muss von Ihnen wahrscheinlich beim Zoll Einfuhrsteuer bezahlt werden.

2. Seit neuestem (Sommer 2019) habe ich das Outdoor-Smartphone Samsung Galaxy XCover 4.

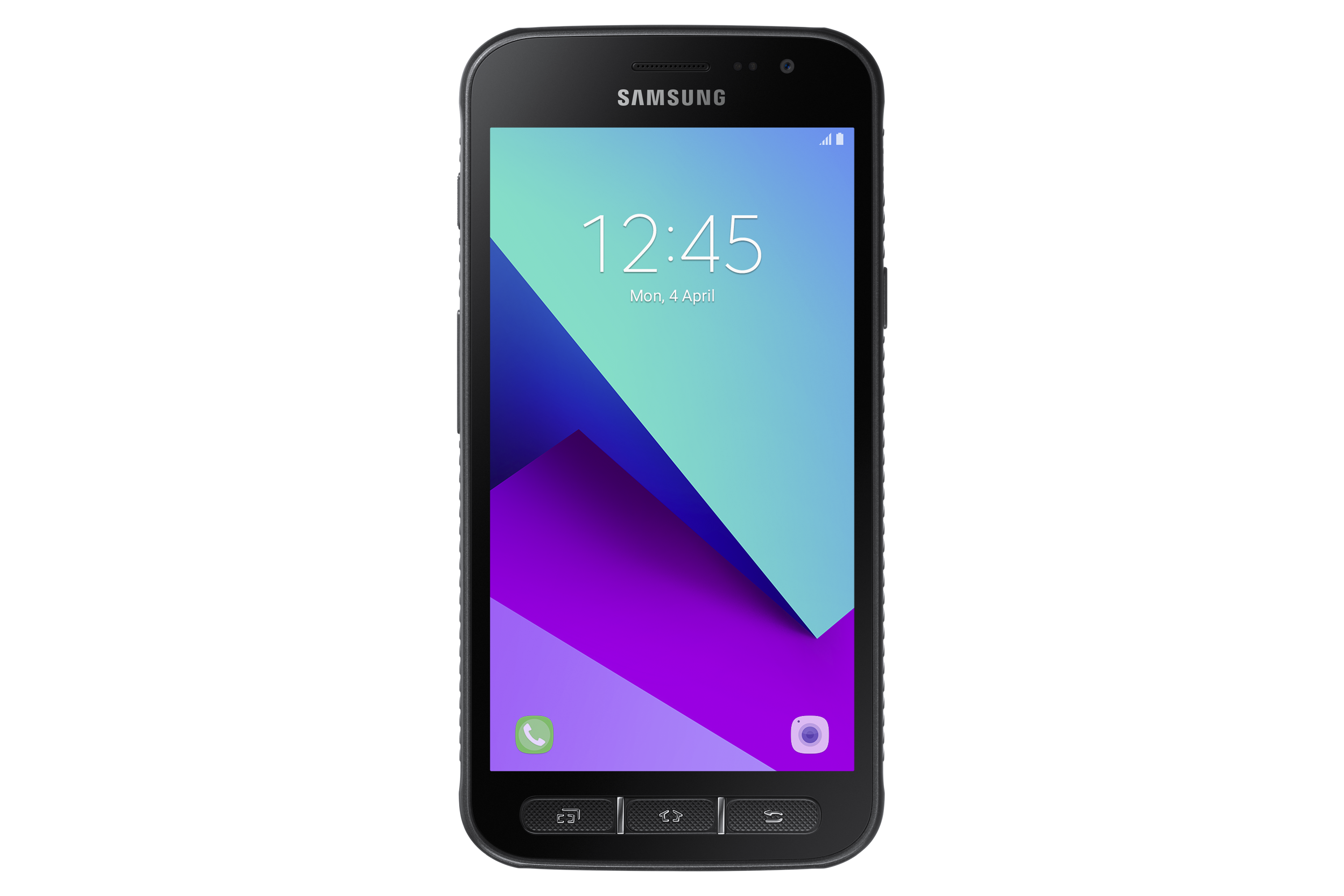

Galaxy XCover 4 von Samsung

Es ist nicht teurer als das Blackview, ist aber hinsichtlich der Bedienung am Bildschirm merklich genauer und schneller. Auch die Anordnung der Tasten am Rand finde ich besser. Besonders gut finde ich, dass der Kompass nur eine sehr geringe Deviation aufweist. Gut ist auch, dass es dafür günstige und passgenaue Schalen (Cover) gibt, die man leicht zu Halterungen umbauen kann (z. B. https://www.amazon.de/gp/product/B07FTQL256/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1).

Allerdings ist - wie ich kürzlich (Herbst 2019) feststellen musste  - auch dieses Smartphone nicht gegen Bugs im Betriebssystem gefeit. Der Countdown unserer App zeigte beim Starten desselben eine völlig verrückte Zeit an, nämlich nicht 5 oder 6 Minuten bis zum Start, sondern 1192 Stunden und etliche Minuten und Sekunden nach dem Start! Damit war die App freilich nicht mehr zu gebrauchen. Zuerst dachte ich natürlich an einen Programmierfehler in der App selbst. Bei der Suche nach dem Fehler und mit mehr oder weniger Zufall entdeckte ich den Fehler: Ich fuhr nämlich das Smartphone herunter und wieder rauf und siehe da: der Fehler war behoben und die App funktionierte wieder einwandfrei!

3. Sie können die App ab der Version 2.0  wie bisher ohne Bluetooth-Relais, nun aber auch mit solch einem Gerät benutzen.

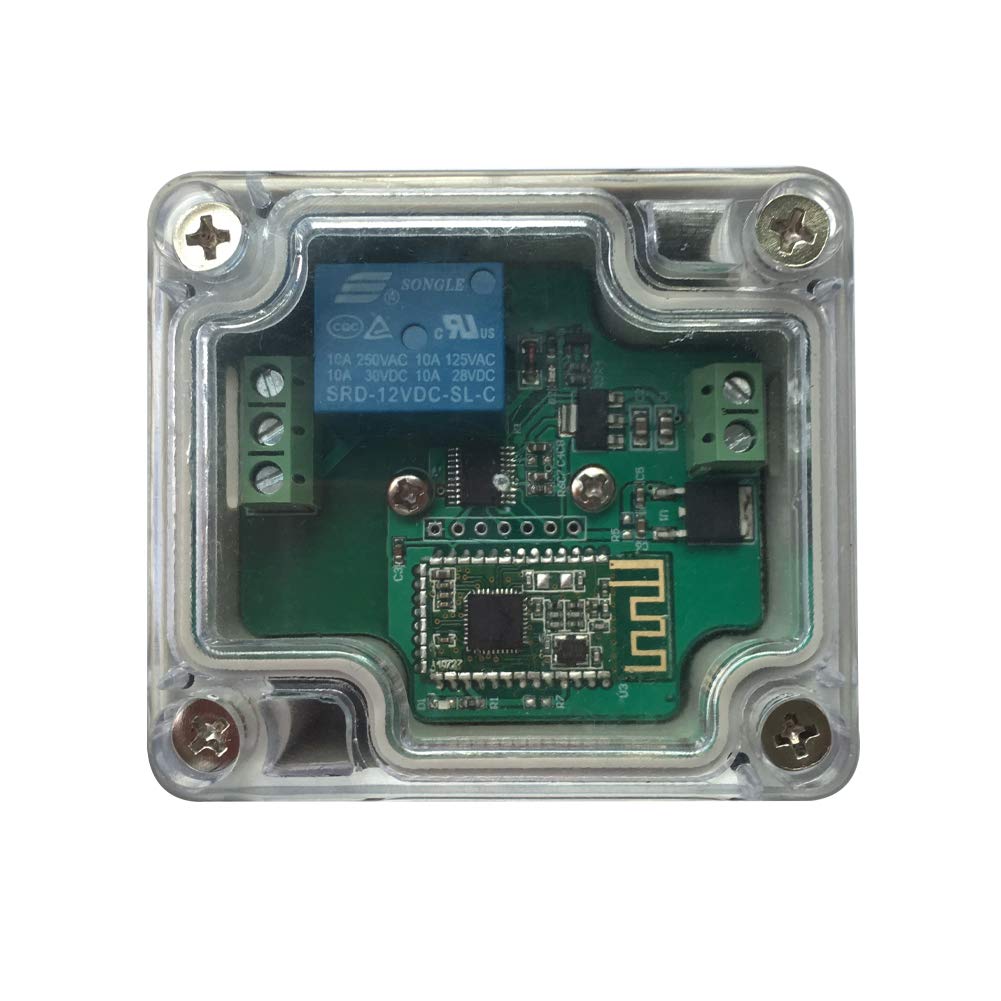

Bluetooth-Relais von DSD

Von dem chinesischen Hersteller DSD http://www.dsdtech-global.com ist ein preisgünstiges Bluetooth-gesteuertes Relais erhältlich und zwar mit (Bild oben) und ohne (siehe unter http://www.dsdtech-global.com/2018/04/bluetooth-relay-module.html) Kunststoffgehäuse. Die Relais gibt es mit einem, zwei oder vier Kanälen, für den Betrieb mit 5 V oder 12 V Gleichstrom. Wir verwenden ein 12 V-Gerät, damit wir es etwa wie das Signalhorn mit einer Autobatterie betreiben können. Für das Ein- und Ausschalten eines 12 V-Signalhorns ist nur ein Kanal erforderlich, weshalb mit unserer App auch nur ein Kanal (der Kanal 1) gesteuert wird. Ein 12 V-Relais mit einem Kanal und mit Schutzgehäuse ist beispielsweise über Amazon unter https://www.amazon.de/DSD-TECH-4-0-Relaismodul-Fernbedienung-Schutzgehäuse/dp/B07KWT1169 für aktuell (August 2019) 12,99 € plus Versandkosten erhältlich.

Relais anderer Hersteller oder anderer Bauart können Sie mit unserer App nicht verwenden. Denn die App ist speziell an das oben gezeigte Relais angepasst. Falls Sie dennoch ein anderes Bluetooth-Relais verwenden möchten, setzen Sie sich bitte mit uns in Verbindung. Wir werden dann prüfen, ob wir die App (kostenlos) an Ihr Relais anpassen können.

Nähere Infos unter http://www.kompass.dr-wo.de/hwr/hilfe_hwr_yardstickregatta_2_2.htm#_Toc29796290


Tipps und Problembehandlung

Falls Sie nach dem Start des Countdowns nicht -05:00 oder -06:00 (Minuten:Sekunden) angezeigt bekommen, sondern eine völlig verrückte Zeit:

  • Fahren Sie Ihr Smartphone einmal komplett herunter und wieder rauf und
  • versuchen Sie die App und den Countdown erneut!

Das Problem sollte nun behoben sein.
